Обзор
Целью системы является непрерывное определение температуры продукта, полученного на машине непрерывного литья заготовок. Заготовки и окружающие их факторы окружающей среды, такие как окалина, пар, защита и другие факторы, учитываются при проектировании схемы и выборе оборудования. Также учитывается точное определение и передача температуры в режиме реального времени во время движения заготовок.
Выбор оборудования
Обнаружение температуры
Для определения температуры заготовки используется двухцветный встроенный высокотемпературный термометр производства Wuhan CenterRise M&C Engineering CO.; Диапазон измерения температуры: 600°C - 1400°C; Все компоненты установлены в прочном корпусе для непрерывного измерения. Оптимизированная обработка применяется для решения проблем, связанных с тем, что заготовкам-заготовкам препятствует пар или другие частицы (окалина) в окружающей среде, а движение заготовок и поле зрения установки ограничиваются. Он обеспечивает быстрый мониторинг высокотемпературных заготовок в режиме реального времени.
Охлаждение оборудования
При использовании устройства вихревого воздушного охлаждения не требуется источник питания, требуется только сухой воздух, а охлаждающий газ с низкой температурой ниже 0 ° C выводится для охлаждения трех комплектов оборудования для определения температуры.
Передача сигнала

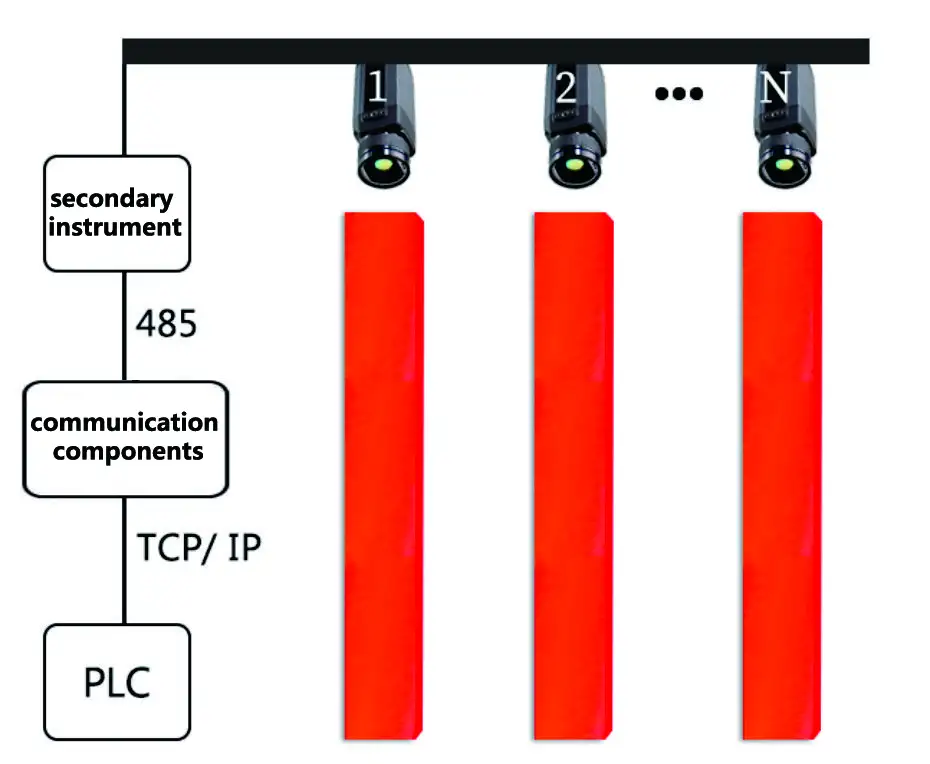

Двунаправленная связь RS-485 системы измерения и управления используется между несколькими (многопоточными) измерительными приборами или между измерительным оборудованием и вторичным счетчиком. Между вторичным прибором и ПЛК используется сетевая связь Industrial Ethernet или DP. Оборудование передачи сигнала использует коммуникационное оборудование, поддерживающее многопротокольную сеть.
Продувочное устройство (опционально)
Когда окклюзия окружающей среды серьезная, и основной окклюзией являются газообразные вещества, такие как пар, рекомендуется использовать продувочное устройство. Устройство продувки использует сухой воздух, а электромагнитный клапан контролирует запуск и остановку.
Программное обеспечение
Использование программного обеспечения DataTemp для удаленной настройки и мониторинга измерительного оборудования. Использование программного обеспечения ScanTemp для анализа и обработки данных о температуре и устранения неверных сигналов. С помощью программной модели можно преодолеть такие факторы воздействия, как пар и окалина, а фактическую температуру отливочных заготовок можно отобразить в режиме реального времени.
Особенности
Использование детектора стека Si/Si, высокая чувствительность
Он прост в использовании и имеет прочный корпус, соответствующий стандарту NEMA-4.
Двунаправленная связь RS-485/DP (может быть объединена в сеть), поддерживает максимум до 32 датчиков обнаружения.
Благодаря определяемым пользователем методам сигнализации аналоговые и цифровые выходы синхронизируются.
Используйте защитные устройства и устройства воздушного охлаждения, выдерживают высокие температуры.
Точное измерение движущихся целей или целей, скрытых пылью, дымом и другими частицами в атмосфере.
Принять пассивное охлаждающее устройство, высокую эффективность охлаждения и низкие эксплуатационные расходы.
Используйте программное обеспечение для удаленной настройки и мониторинга, анализа и вторичной обработки данных, а также оптимизации измерения окклюзии.
Параметры
Диапазон измерения: 600 ℃ ~ 1400 ℃
Время отклика: 10 мс
Спектральный отклик: двухцветный
Точность: ± 0,75%
Повторяемость: ±0,3%
Давление охлаждающего воздуха:> 0,5 кПа
Поток охлаждающего воздуха: 24 л/мин.
Макс. температура: 165 ℃
Выходной сигнал: 485/DP/4-20 мА
Стандарт окружающей среды: NEMA4 (IEC529, IP65)
